YAW-10000D型 微機控制電液伺服液壓千斤頂試驗機
產品簡介 Product introduction
弘測公司研制的YAW-10000D型 微機控制電液伺服液壓千斤頂試驗機，本機主要用于液壓千斤頂?shù)臋z定，完全滿足國家標準JJG621-2005中規定的檢定規程；
本機下壓板帶有對中刻線，以便于試樣的放置。
本機采用弘測公司自主研發并專有多通道閉環協調加載電液伺服控制系統，微機控制協調多級液壓加載、連續加荷平穩、多級試驗力保持、自動保載、自動采集并儲存數據、繪制曲線，自動打印試驗報告，計算機適時控制試驗進程、顯示試驗力及試驗曲線、操作簡單可靠。
本系列產品的國家計量檢定規程，我公司為參加起草單位；
本系列產品的測控軟件已通過國家鋼鐵研究院的評審；
 |

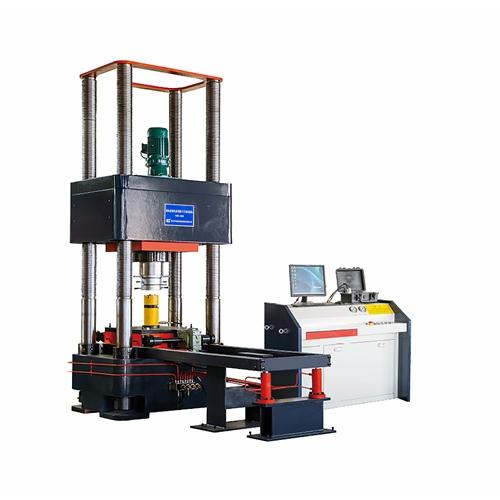

| 外 觀 示 意 圖 |
工作環境 Work environment
● 在室溫10℃～35℃范圍內；
● 相對濕度應不大于80%；
● 電源電壓380V波動應不超過額定電壓的±10%；
● 電源頻率50Hz，三相五線制；
● 工作環境應無沖擊、無振動；
● 無明顯電磁場干擾，周圍無腐蝕性介質；
● 在穩固的基礎上水平安裝，其水平度不應大于0.2/1000；
■ 液壓系統
油箱內的液壓油通過電機帶動高壓泵進入油路，流經單向閥、高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力的控制。
■ 測控系統
● 采用高精度放大器及A/D轉換器，全程不分檔，實時顯示載荷、峰值、加載速度及強度；
● 采用PID閉環控制策略實現恒速加載，實時顯示加載曲線；
● 自動間隔計時和連續試驗；
● 查詢、打印試驗結果靈活方便；
■ 安全保護裝置
● 當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。
 |
| 試驗機出廠檢定過程 |
軟件概述 Software Overview
（1）軟件主界面
（2）試驗結果查詢
（3）試驗報告
技術指標 Technical indicators
1、最大承載力：10000kN；
2、試驗調整空間：300～1500mm，從上壓板襯板到下壓板襯板之間的距離，不包含標準測力儀的高度；
3、試驗最大空間：1500mm；
4、試驗機四立柱凈間距：1000mm×600mm；
5、工作臺面與橫梁壓板的平行度：≤0.10/1000；
6、上壓板尺寸（全部為有效受壓面積）：800mm×800mm×150mm；
7、下壓板尺寸（全部為有效受壓面積）：800mm×800mm×150mm；
標準配置 Standard configuration
試驗機主機 |
| 1臺 |
高精度傳感器 |
| 1只 |
伺服控制油源 | 弘測專有技術（含電機、油泵、伺服閥） | 1臺 |
軟件控制系統 |
| 1套 |
電器控制系統 | 弘測專有技術 | 1套 |
計算機 | 聯想商用品牌電腦 | 1臺 |
測控系統
|
| 1臺 |
| 上下壓盤 |
| 1套 |
| 說明書\合格證\裝箱單 |
| 1套 |
∴ 可根據客戶要求，配相應輔具完成實驗。
